hranaté okapy SATJAM Niagara Kwadra
Hranatý okapový systém Kwadra - ocel
Tloušťka materiálu | 0,6 mm |
Rozměr žlabů | 125x82 mm |
Délka žlabů | 4 m |
Rozměr svodů | 80x80 mm |
Délka svodů | 4 m |
Oboustranná povrchová vrstva | 50 μm |
Tloušťka materiálu | 0,6 mm |
Rozměr žlabů | 125x82 mm |
Délka žlabů | 4 m |
Průměr svodů | 100 mm |
Délka svodů | 1, 3 a 5 m |
Oboustranná povrchová vrstva | 50 μm |
HRANATÉ TVARY PRO NIAGARU
Krokem vstříc současným architektonickým trendům je nová podoba podokapních žlabů systému SATJAM Niagara Kwadra. Hranatý tvar žlabu ideálně koresponduje s minimalistickým vzhledem moderních budov, charakterizovaných rovnými liniemi a pravoúhlými zlomy. Módním trendům odpovídá i nabízená barva antracit.
Systém je dostupný ve dvou variantách. Navzájem se liší provedením navazujících komponentů hranatého žlabu – u systému 125/100 je svod kulatý, kdežto u systému 125/80 je i svod hranatý.
Obě verze okapového systému Niagara Kwadra mají stejný profil hranatého žlabu (125x82 mm) a vyrobené jsou z kvalitní oceli Voestalpine tl. 0,6 mm s oboustrannou polyuretanovou povrchovou úpravou 50 µm. Použitý materiál garantuje tvarovou stálost a dlouhodobou funkčnost.
Jednotlivé komponenty obou variant okapového systému SATJAM Niagara Kwadra jsou navrženy a vyrobeny tak, aby jejich montáž byla co nejjednodušší a aby dlouhodobě a s minimálními nároky na údržbu plnily svůj účel.
Nově je hranatý okapový systém Niagara Kwadra rozšířen o systém masek žlabu. Podrobné informace naleznete v montážním návodu zde.
HRANATÝ OCELOVÝ SYSTÉM S HRANATÝM SVODEM
![HRANATÝ OCELOVÝ SYSTÉM S HRANATÝM SVODEM](/doc/cms_library/satjam-niagara-kwadra-strom-a4-10_2022-hranaty-svod-491.png)
HRANATÝ OCELOVÝ SYSTÉM S KULATÝM SVODEM
![HRANATÝ OCELOVÝ SYSTÉM S KULATÝM SVODEM](/doc/cms_library/satjam-niagara-kwadra-strom-a4-10_2022-kulaty-svod-492.png)
Součásti okapového systému
![Žlab](/doc/klempirske_doplnky_img/kwadra-zlab-115.png)
Žlab
125 mm
![Žlabový kout 90°](/doc/klempirske_doplnky_img/kwadra-zlabovy-kout-128.png)
Žlabový kout 90°
125 mm
![Žlabový roh 90°](/doc/klempirske_doplnky_img/kwadra-zlabovy-roh-129.png)
Žlabový roh 90°
125 mm
![Spojka žlabu na návalku](/doc/klempirske_doplnky_img/kwadra-zlabova-spojka-navalka-114.png)
Spojka žlabu na návalku
125 mm
![Hák do návalky](/doc/klempirske_doplnky_img/kwadra-hak-h125-180-123.png)
Hák do návalky
125 mm, délka 180mm
![Hák s jazýčkem](/doc/klempirske_doplnky_img/kwadra-hak-h125j-180-125.png)
Hák s jazýčkem
125 mm, délka 300 mm
![Hák kombi do návalky](/doc/klempirske_doplnky_img/kwadra-hak-h125-124.png)
Hák kombi do návalky
125 mm
![Hák kombi s jazýčkem](/doc/klempirske_doplnky_img/kwadra-hak-h125j-126.png)
Hák kombi s jazýčkem
125 mm
![Žlabové čelo levé](/doc/klempirske_doplnky_img/kwadra-zlabove-celo-leve-113.png)
Žlabové čelo levé
125 mm
![Žlabové čelo pravé](/doc/klempirske_doplnky_img/kwadra-zlabove-celo-prave-130.png)
Žlabové čelo pravé
125 mm
![Žlabový kotlík](/doc/klempirske_doplnky_img/kwadra-kotlik-kulaty-119.png)
Žlabový kotlík
125/100 – kulatý svod
![Žlabový kotlík](/doc/klempirske_doplnky_img/kwadra-kotlik-hranaty-118.png)
Žlabový kotlík
125/80 – hranatý svod
![Svod](/doc/klempirske_doplnky_img/kwadra-svodova-roura-116.png)
Svod
80 mm
![Objímka svodu](/doc/klempirske_doplnky_img/kwadra-objimka-120.png)
Objímka svodu
80 mm
![Šrouby do objímky s hmoždinkou](/doc/klempirske_doplnky_img/niagara-srouby-131.jpg)
Šrouby do objímky s hmoždinkou
100/160/200/260/300 mm
![Šroub do polystyrenu](/doc/klempirske_doplnky_img/so-eps-r-145.png)

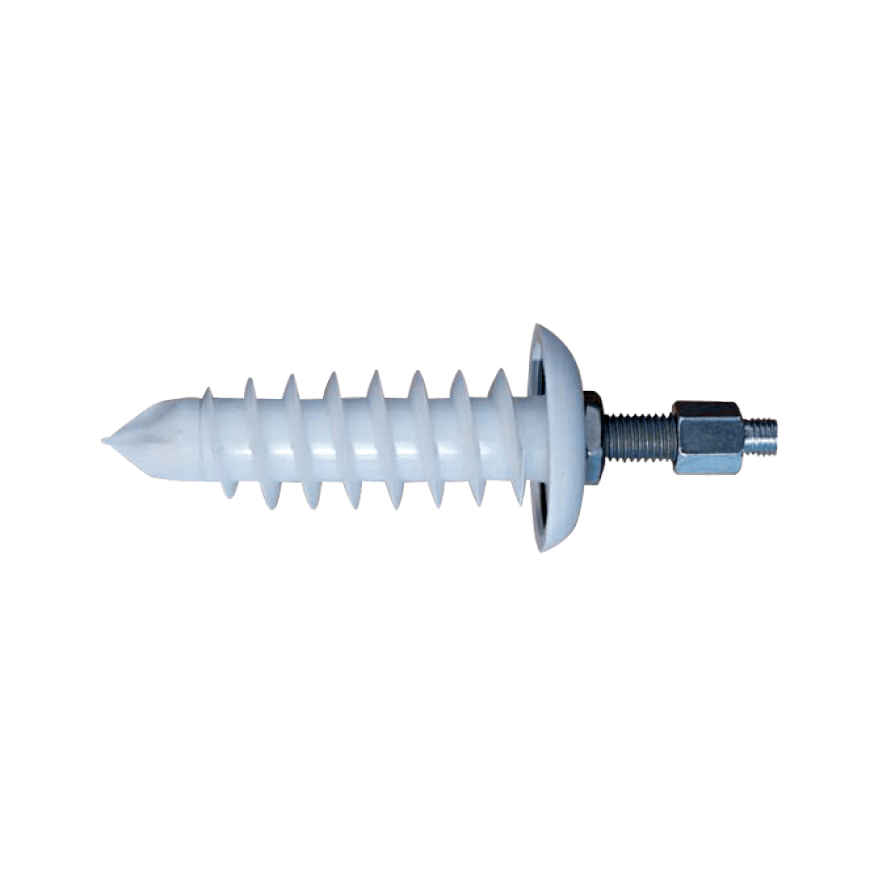

Šroub do polystyrenu
s redukcí M10/M8 NOVINKA 2024
![Kotva na stěnu](/doc/klempirske_doplnky_img/kotva-na-stenu-122.png)
Kotva na stěnu
![Spojka svodu](/doc/klempirske_doplnky_img/kwadra-spojka-117.png)
Spojka svodu
80 mm
![Koleno 68°](/doc/klempirske_doplnky_img/kwadra-koleno-127.png)
Koleno 68°
80 mm
![Odskok do svodu](/doc/klempirske_doplnky_img/kwadra-odskok-121.png)
Odskok do svodu
80 mm
![Správková barva](/doc/klempirske_doplnky_img/niagara-barva-132.jpg)
Správková barva
24 mm
Masky žlabu
![Maska žlabu](/doc/klempirske_doplnky_img/kwadra-maska-zlabu-133.png)
Maska žlabu
![Lišta „J“ pro masku žlabu](/doc/klempirske_doplnky_img/kwadra-maska-lista-j-134.png)
Lišta „J“ pro masku žlabu
![Roh masky žlabu](/doc/klempirske_doplnky_img/kwadra-maska-roh-135.png)
Roh masky žlabu
![Kout masky žlabu](/doc/klempirske_doplnky_img/kwadra-maska-kout-136.png)
Kout masky žlabu
![Čelo masky žlabu, levé](/doc/klempirske_doplnky_img/kwadra-maska-celo-leve-137.png)
Čelo masky žlabu, levé
![Čelo masky žlabu, pravé](/doc/klempirske_doplnky_img/kwadra-maska-celo-prave-138.png)
Čelo masky žlabu, pravé
![Spojka masky žlabu](/doc/klempirske_doplnky_img/kwadra-maska-spojka-139.png)
Spojka masky žlabu
![Hák pro čelní masku do návalky](/doc/klempirske_doplnky_img/kwadra-hak-h125-180-maska-140.png)
Hák pro čelní masku do návalky
![Hák pro čelní masku s jazýčkem](/doc/klempirske_doplnky_img/kwadra-hak-h125j-180-maska-141.png)
Hák pro čelní masku s jazýčkem
![Hák combi pro čelní masku do návalky](/doc/klempirske_doplnky_img/kwadra-hak-h125-maska-142.png)
Hák combi pro čelní masku do návalky
![Hák combi pro čelní masku s jazýčkem](/doc/klempirske_doplnky_img/kwadra-hak-h125j-maska-143.png)
